Zakaj so kovinski ravni stožčasti zobniki zanesljivi za industrijski prenos moči?

2026-09-18 0 Pusti mi sporočilo

Kovinski ravni stožčasti zobnikiso kompaktne mehanske komponente, zasnovane za prenos rotacijskega gibanja in navora med gredmi, ki se križajo, običajno tam, kjer je potrebna sprememba smeri prenosa. Njihova ravna geometrija zob jim daje relativno preprosto konstrukcijo in jih naredi primerne za številne industrijske mehanizme, kjer so pomembni zanesljiv prenos moči, kompaktna namestitev, nadzorovani proizvodni stroški in preprosto vzdrževanje.

Za kupce pa izbira ustreznega zobnika pomeni veliko več kot izbira premera ali števila zob. Razred materiala, trdota, prestavno razmerje, tlačni kot, razporeditev gredi, natančnost zob, širina obraza, delovna hitrost, mazanje, natančnost vgradnje in pričakovana obremenitev vplivajo na dejansko delovanje. Ta priročnik pojasnjuje ključne vidike v praktičnem smislu in prikazuje, kako lahko pravilno določena prestava pomaga zmanjšati prezgodnjo obrabo, prekomerni hrup, neujemanje dimenzij in nepričakovane stroške vzdrževanja.

Kazalo

Kaj so kovinski ravni stožčasti zobniki
Ključne strukturne značilnosti
Premisleki glede materiala in toplotne obdelave
Kako oblikovanje vpliva na uspešnost
Industrijske aplikacije
Kaj morajo kupci preveriti pred naročilom
Proizvodnja in nadzor kakovosti
Pogoste težave in njihovi vzroki
Ravni stožčasti zobniki in spiralni stožčasti zobniki
Prilagojeni kovinski ravni stožčasti zobniki
Pogosto zastavljena vprašanja
Zaključek

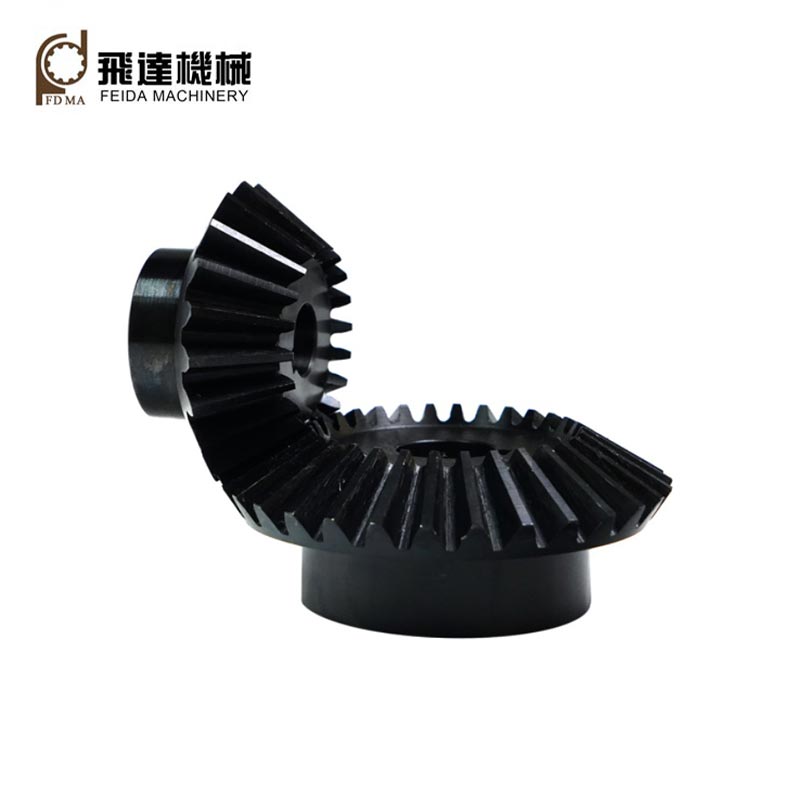

1. Kaj so kovinski ravni stožčasti zobniki

Kovinski ravni stožčasti zobniki so stožčasti zobniki z ravnimi zobmi, razporejenimi vzdolž površine nagibnega stožca. Ko se par stožčastih zobnikov zaskoči, lahko prenašata gibanje med križajočima se gredema, medtem ko spreminjata smer prenosa moči.

V primerjavi s cilindričnimi čelnimi zobniki je geometrija stožčastega zobnika bolj tridimenzionalna, ker se dimenzije njegovih zob spreminjajo po širini čela. Obliko zoba, stožec naklona, kot gredi, širino čela, zračnost in položaj vgradnje je treba zato obravnavati kot celoten sistem in ne kot izolirane dimenzije.

Ravni stožčasti zobniki so še posebej privlačni, kadar uporaba ne zahteva gladkega vpenjanja pri visokih hitrostih, povezanega s kompleksnejšimi zasnovami z ukrivljenimi zobmi. Njihova sorazmerno enostavna razporeditev zob je lahko tudi ugodna za nekatere mehanske sisteme z nizko do zmerno hitrostjo, kompaktno opremo, pogone strojev in nadomestne aplikacije.

Ključna točka: Zobnik z ravnim stožčastim zobnikom je treba določiti glede na celoten sistem prenosa—ne le glede na zunanji premer ali število zob.

2. Ključne strukturne značilnosti

Zanesljivo orodje se začne z jasnim razumevanjem njegove geometrije. Več parametrov neposredno vpliva na združljivost, nosilnost in namestitev.

Parameter	Zakaj je pomembno	Zaskrbljenost kupca
Štetje zob	Vpliva na prestavno razmerje in geometrijo.	Ujemati se mora z opremo za parjenje.
Premer koraka	Določa osnovne dimenzije zobnikov.	Pomembno za prostor za namestitev.
Širina obraza	Vpliva na stik zob in porazdelitev obremenitve.	Ustrezati mora predvideni obremenitvi.
Kot gredi	Določa relativno orientacijo gredi.	Kritično za združljivost pri parjenju.
Povratni udarec	Zagotavlja potrebno delovno zračnost.	Prekomerna ali nezadostna zračnost lahko povzroči težave.

3. Premisleki glede materiala in toplotne obdelave

Izbira materiala je ena najpomembnejših odločitev pri nakupu kovinskih zobnikov. Zobnik, ki se uporablja v rahlo obremenjenem pakirnem mehanizmu, ima zelo drugačne zahteve od zobnika, ki deluje neprekinjeno pod visokim navorom.

Običajne inženirske izbire vključujejo ogljikova jekla, legirana jekla, nerjavna jekla in druge specializirane vrste kovin. Ustrezen material je odvisen od obremenitve, delovnega okolja, izpostavljenosti koroziji, hitrosti, pričakovane življenjske dobe, načina izdelave in razpoložljive toplotne obdelave.

Ogljikovo jeklo:Pogosto velja za stroškovno občutljive mehanske aplikacije, kjer veljajo zmerne zahteve glede zmogljivosti.
Legirano jeklo:Primerno, kadar je potrebna večja trdnost, odpornost proti obrabi ali sposobnost toplotne obdelave.
Nerjaveče jeklo:Uporabno, kjer je odpornost proti koroziji pomembna točka.
Toplotno obdelano jeklo:Lahko zagotovi tršo delovno površino, hkrati pa ohrani ustrezne lastnosti jedra, če je pravilno določeno.

Toplotna obdelava se nikoli ne sme izbrati neodvisno od zasnove orodja. Trdoto, globino ohišja, kjer je primerno, lastnosti jedra, dimenzijsko stabilnost in kasnejše zahteve glede končne obdelave je treba upoštevati skupaj.

4. Kako oblikovanje vpliva na uspešnost

Zmogljivost zobnikov je določena z interakcijo med geometrijo, materialom, natančnostjo izdelave, namestitvijo, mazanjem in pogoji delovanja. Teoretično primerno gonilo lahko še vedno deluje slabo, če so parne komponente nepravilno poravnane.

obremenitev

Navor in prenesena moč določata zahtevano trdnost zoba in celotne dimenzije zobnika.

Hitrost

Višja delovna hitrost lahko poveča občutljivost na natančnost zob, vibracije, mazanje in uravnoteženje.

Poravnava

Nepravilna poravnava gredi ali ohišja lahko povzroči neenakomeren stik in pospeši obrabo zob.

Mazanje

Pravilna izbira maziva in vzdrževanje pomagata zmanjšati trenje, vročino in poškodbe površine.

5. Industrijske aplikacije

Kovinske ravne stožčaste zobnike je mogoče najti v mehanskih sistemih, ki potrebujejo kotni prenos moči, ne da bi zahtevali zelo zapleteno konfiguracijo zobnikov.

Industrijski stroji in transmisijski sklopi
Oprema za ravnanje z materialom
Stroji za pakiranje
Transportni sistemi
Kmetijski stroji
Strojna orodja in pomožni mehanizmi
Avtomobilski in z vozili povezani mehanski sistemi
Oprema za prenos električne energije za splošno uporabo
Mehanski sklopi po meri

Primernost ravnih stožčastih zobnikov je odvisna od dejanskih delovnih pogojev. Aplikacije z zahtevnimi zahtevami glede visoke hitrosti in nizkega hrupa lahko zahtevajo drugačno konfiguracijo stožčastega zobnika, medtem ko lahko preprostejši sistemi izkoristijo preprosto geometrijo ravnih zob.

6. Kaj morajo kupci preveriti pred naročilom

Veliko težav pri nakupu se zgodi, ker kupec navede samo ime izdelka in osnovni premer. Za nadomestno ali prilagojeno prestavo proizvajalec potrebuje dovolj informacij za reprodukcijo predvidenega prenosnega razmerja.

Število zob zobnika in zobnika
Zahtevano prestavno razmerje
Informacije o višini ali modulu
Kot pritiska in ustrezna geometrija
Kot gredi
Zunanji premer in širina obraza
Zahteve za premer izvrtine in utor
Potreben material
Zahteve za toplotno obdelavo
Delovna hitrost in navor
Namestitvene dimenzije
Zahtevana količina in terminski načrt izdelave
Inšpekcijske in dimenzijske zahteve

Če je originalna oprema na voljo, lahko predložitev risbe, vzorca, fotografij z merami ali celotne specifikacije opreme znatno zmanjša komunikacijske napake. Za nadomestne projekte so informacije o parjenju zobnikov enako pomembne, ker morata biti dve zobniki združljivi kot par.

7. Proizvodnja in nadzor kakovosti

Kakovost izdelave neposredno vpliva na stik z zobmi, dimenzijsko skladnost, obnašanje pri teku in življenjsko dobo. Ravni stožčasti zobniki imajo stožčasto geometrijo, zato je za nadzor oblike zob in povezanih dimenzij potrebna ustrezna oprema, orodje, merilne metode in nadzor procesa.

Zanesljiv proizvodni proces običajno vključuje preverjanje materiala, pripravo surovcev, rezanje zob, toplotno obdelavo, kjer je potrebno, končno obdelavo, pregled dimenzij in končno preverjanje kakovosti. Odvisno od uporabe lahko pregled zajema dimenzije zob, odtekanje, zračnost, dimenzije izvrtine, trdoto, stanje površine in učinkovitost spajanja.

Za industrijska naročila po meri bi se morali kupci vprašati tudi, kako se odobrijo proizvodni vzorci in kako se med serijsko proizvodnjo ohranja skladnost dimenzij. Dobavitelj, ki je sposoben jasno sporočiti risbe, tolerance, materiale in zahteve glede inšpekcijskih pregledov, lahko pomaga preprečiti drago predelavo.

8. Pogoste težave in njihovi vzroki

Opažena težava	Možen vzrok	Priporočeno preverjanje
Nenormalen hrup	Slaba poravnava, neustrezen kontakt, prevelika razdalja ali delovni pogoji.	Preverite namestitev, zračnost, mazanje in stik z zobmi.
Hitra obraba zob	Velika obremenitev, neustrezno mazanje, umazanija ali neprimerna trdota.	Preverite obremenitev, mazivo, material in stanje površine.
Neenakomeren stik	Neusklajenost gredi ali neujemanje dimenzij.	Preverite položaj vgradnje in mere parnega orodja.
Predčasna odpoved	Preobremenitev, udarna obremenitev, napačen material ali nezadostna zasnova.	Ponovno izračunajte pogoje delovanja in preglejte specifikacije orodja.

9. Ravni stožčasti zobniki in spiralni stožčasti zobniki

Ravni in spiralni stožčasti zobniki prenašajo moč med sekajočima se gredema, vendar se njihova geometrija zob razlikuje. Ravni stožčasti zobniki uporabljajo ravne stožčaste zobe, medtem ko spiralni stožčasti zobniki uporabljajo ukrivljene zobe.

Funkcija	Ravni stožčasti zobnik	Spiralni stožčasti zobnik
Oblika zoba	Naravnost	Ukrivljen
Kompleksnost izdelave	Na splošno enostavnejše	Na splošno bolj zapleteno
Tipična jakost nanosa	Veliko sistemov z nizko do zmerno hitrostjo	Pogosto izbran za zahtevne aplikacije z gladkim delovanjem
Značilnosti delovanja	Enostavno in neposredno vpenjanje zob	Postopnejša uporaba zob

Ustrezna konfiguracija je odvisna od hitrosti, obremenitve, zahtev glede hrupa, namestitvenega prostora, proizvodne zmogljivosti in skupnih sistemskih zahtev. Prestavo je zato treba izbrati glede na stroj, ne pa s primerjavo posameznih zob.

10. Prilagojeni kovinski ravni stožčasti zobniki

Standardne prestave so primerne, ko obstoječe dimenzije ustrezajo stroju. Vendar pa številni industrijski projekti zahtevajo prilagojene zobnike, ker razpoložljivi prostor za namestitev, razporeditev gredi, obremenitev, montažni vmesnik ali nadomestne mere niso standardne.

Jinjiang Feida Machinery Co., Ltd. se lahko upošteva pri projektih, ki zahtevajo prilagojene komponente kovinskega orodja na podlagi inženirskih risb, vzorcev, dimenzijskih zahtev ali informacij o uporabi. Za kupce B2B je najbolj uporabna izhodiščna točka popolna tehnična specifikacija, namesto da preprosto zahtevajo ceno za "ravne stožčaste zobnike".

Kratka praktična prilagoditev

Ko stopite v stik s proizvajalcem, pripravite:

Risbe zobnikov ali datoteke CAD
Število zob in prestavno razmerje
Informacije o modulu ali višini
Kot gredi in montažne mere
Zahteve glede materiala in trdote
Delovni navor in hitrost
Zahtevana količina
Aplikacijsko okolje
Zahteve glede inšpekcije in tolerance
Ciljni razpored dostave

Te informacije proizvajalcu omogočajo, da oceni, ali so predlagana zasnova, material, način obdelave in zahteve glede kakovosti združljivi s predvideno uporabo.

11. Pogosto zastavljena vprašanja

Ali so kovinski ravni stožčasti zobniki primerni za industrijske stroje?

ja Uporabljajo se lahko v številnih industrijskih prenosnih sistemih, kjer so potrebne sekajoče se gredi in kotni prenos moči. Primernost je odvisna od dejanskega navora, hitrosti, delovnega cikla, poravnave, zahtev glede hrupa in okoljskih pogojev.

Kateri material se običajno uporablja za kovinske stožčaste zobnike?

Ogljikova jekla in legirana jekla so pogosta izbira, medtem ko je za določena okolja mogoče izbrati nerjavno jeklo in druge specializirane materiale. Ustrezen razred je treba določiti glede na obremenitev, obrabo, korozijo, toplotno obdelavo in proizvodne zahteve.

Ali je mogoče ravne stožčaste zobnike prilagoditi?

ja Prilagajanje lahko vključuje število zob, modul, mere, izvrtino, utor za moznik, kot gredi, material, trdoto, tolerance in druge zahteve za vmesnik. Tehnične risbe ali vzorci lahko naredijo postopek prilagajanja natančnejši.

Kako je mogoče zmanjšati hrup menjalnika?

Na hrup lahko vplivajo natančnost zob, zračnost, poravnava, stanje površine, mazanje, hitrost vrtenja in togost vgradnje. Preveriti je treba celoten sklop menjalnika, namesto da bi domnevali, da je za to odgovorna samo prestava.

Katere podatke moram navesti, ko zahtevam ponudbo?

Kadar je mogoče, zagotovite risbe ali vzorce skupaj s številom zob, modulom ali korakom, merami, materialom, trdoto, kotom gredi, podrobnostmi izvrtine, pogoji delovanja, količino in zahtevami glede pregleda. Zaradi popolnejših tehničnih informacij je na splošno komunikacija ponudbe in proizvodnje učinkovitejša.

Kako dolgo lahko deluje kovinski stožčasti zobnik?

Življenjska doba se močno razlikuje glede na obremenitev, hitrost, material, toplotno obdelavo, mazanje, poravnavo, kontaminacijo, delovni cikel in natančnost izdelave. Ni številke univerzalne življenjske dobe, ki bi veljala za vsako uporabo orodja.

12. Zaključek

Kovinski ravni stožčasti zobniki ostajajo praktična rešitev za mehanske sisteme, ki potrebujejo zanesljiv kotni prenos moči skozi sekajoče se gredi. Zaradi njihove sorazmerno enostavne geometrije zob so uporabni v širokem naboru strojev, še posebej, če aplikacija daje večji poudarek zanesljivemu prenosu, kompaktni namestitvi, nadzorovanim proizvodnim zahtevam in vzdržljivosti kot izjemno tihemu delovanju pri visokih hitrostih.

Za kupce je najpomembnejši korak uskladiti specifikacijo orodja z dejanskim delovnim okoljem. Pred začetkom proizvodnje je treba upoštevati število zob, geometrijo, material, trdoto, širino ploskve, kot gredi, hitrost, navor, poravnavo, mazanje in tolerance pri izdelavi.

Ne glede na to, ali potrebujete nadomestne komponente, proizvodne serije ali po meri oblikovane dele menjalnika, lahko jasna tehnična komunikacija pomaga zmanjšati težave z združljivostjo in nepotrebne stroške razvoja.Jinjiang Feida Machinery Co., Ltd.lahko sodeluje s strankami glede zahtev glede orodja po meri na podlagi specifikacij projekta in potreb uporabe.

Potrebujete kovinske ravne stožčaste zobnike po meri?

Delite svojo risbo, vzorec, dimenzije, zahteve glede materiala ali podrobnosti o uporabi z Jinjiang Feida Machinery Co., Ltd. Naša ekipa vam lahko pomaga oceniti specifikacije in razpravljati o ustrezni prilagojeni rešitvi orodja za vaš stroj. Kontaktirajte nas.
