Kako spiralni stožčasti zobniki izboljšajo prenos moči v zahtevnih strojih?

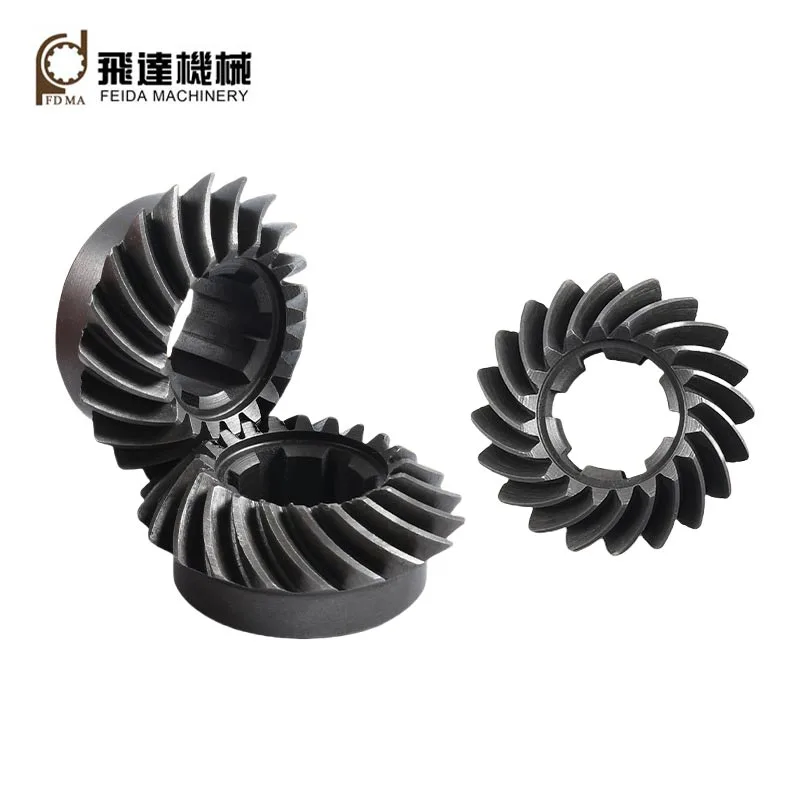

Spiralni stožčasti zobnikiso komponente natančnega prenosa, zasnovane za prenos rotacijske moči med gredmi, ki se križajo, hkrati pa zagotavljajo gladko, zanesljivo in učinkovito delovanje. V primerjavi z običajnimi ravnimi stožčastimi zobniki njihova ukrivljena geometrija zob omogoča postopno vpenjanje zob, kar pomaga zmanjšati vibracije, hrup pri delovanju in udarne obremenitve. Zaradi tega so še posebej dragoceni v industrijskih menjalnikih, avtomobilskih sistemih, opremi za ravnanje z materialom, obdelovalnih strojih, kmetijskih strojih in drugih aplikacijah, kjer sta bistvena kompaktna konstrukcija in zanesljiv prenos navora.

V tem priročniku so razloženi principi delovanja, ključne prednosti, običajne aplikacije, vidiki materiala, dejavniki učinkovitosti, zahteve glede vzdrževanja in vidiki nakupa spiralnih stožčastih zobnikov. Poudarja tudi pogoste težave strank in praktične načine za preprečevanje prezgodnje obrabe, čezmernega hrupa, pregrevanja in okvare menjalnika.

Kazalo

Kaj so spiralni stožčasti zobniki?

Spiralni stožčasti zobniki so stožčasti zobniki z ukrivljenimi, kotnimi zobmi, ki se običajno uporabljajo za prenos gibanja in navora med gredmi, nameščenimi pod kotom, običajno pri približno 90 stopinjah. Njihov spiralni profil zob ustvarja bolj postopno uprijemanje med parjenimi zobmi kot ravni stožčasti zobniki.

Ta postopni stik je eden glavnih razlogov, da se ti zobniki široko uporabljajo v opremi, kjer so pomembni gladko vrtenje, zmanjšane vibracije in zanesljiv prenos navora. Namesto nenadnega zagozdenja celotne širine zoba spiralna geometrija omogoča napredovanje stika po površini zoba.

Za proizvajalce strojev lahko to pomeni stabilnejše delovanje, izboljšano udobje operaterja in zmanjšane mehanske udarce. Za kupce nadomestnih delov pa je izbira pravilne geometrije ključnega pomena, saj lahko celo visokokakovostno orodje slabo deluje, če so njegove specifikacije zob, mere ali parne komponente nezdružljive.

Kako delujejo spiralni stožčasti zobniki?

Načelo delovanja je preprosto: en stožčasti zobnik, običajno imenovan zobnik, poganja drug stožčasti zobnik. Ker so zobje razporejeni na stožčastih površinah, je mogoče rotacijsko gibanje preusmeriti z ene gredi na drugo ob hkratnem prenosu navora.

Ker je vpetje zob progresivno, lahko spiralni stožčasti zobniki zagotovijo bolj gladek prenos moči pri višjih vrtilnih hitrostih kot številne alternative z ravnimi zobmi. Pravilna poravnava ostaja bistvena. Slabo pozicioniranje gredi, nepravilna zračnost ali nezadostno mazanje lahko bistveno zmanjšajo te prednosti.

Katere so glavne prednosti spiralnih stožčastih zobnikov?

Te prednosti so še posebej dragocene, ko stroji delujejo neprekinjeno. Zmanjšane vibracije in nadzorovano zobanje lahko pomaga zaščititi ležaje, gredi in druge povezane komponente pred nepotrebno mehansko obremenitvijo.

Kje se pogosto uporabljajo spiralni stožčasti zobniki?

Spiralni stožčasti zobniki se uporabljajo v številnih mehanskih sistemih, ki zahtevajo zanesljiv prenos kotne moči. Njihova kombinacija gladkega vklopa, kompaktne konstrukcije in zmožnosti obvladovanja navora jih naredi uporabne v standardnih in specializiranih strojih.

Kateri dejavniki so pomembni pri izbiri spiralnih stožčastih zobnikov?

Izbira zobnika samo na podlagi zunanjega premera ali cene je pogosta napaka pri nakupu. Prestava mora ustrezati celotnemu sistemu prenosa. Preden zahtevajo ponudbo, morajo proizvajalci strojev in vzdrževalne ekipe pripraviti bistvene parametre delovanja.

• Prestavno razmerje:Potrdite zahtevano razmerje med vhodno in izhodno hitrostjo.
• Navor:Določite običajne, konične in potencialne udarne obremenitve.
• Hitrost vrtenja:Višje hitrosti postavljajo večje zahteve glede natančnosti, uravnoteženja in mazanja.
• Tlačni kot:Specifikacija orodja mora biti združljiva z njegovo parno komponento.
• Spiralni kot:To vpliva na zobovje, porazdelitev obremenitve in karakteristike delovanja.
• Dimenzije orodja:Velikost izvrtine, zunanji premer, širina obraza in montažne mere morajo ustrezati stroju.
• Material:Zahteve glede materiala in toplotne obdelave morajo odražati delovno obremenitev in pričakovano življenjsko dobo.
• Okoljski pogoji:Prah, vlaga, temperatura in korozivni pogoji lahko vplivajo na zahteve glede materiala in površinske obdelave.
• zračnost:Pravilna razdalja je bistvena za nemoteno delovanje in upravljanje toplotnega raztezanja.

Kako materiali in izdelava vplivajo na zmogljivost orodja?

Učinkovitost zobnikov ni odvisna le od geometrije zob, temveč tudi od izbire materiala, natančnosti obdelave in toplotne obdelave. Industrijski spiralni stožčasti zobniki morajo pogosto vzdržati ponavljajoče se kontaktne obremenitve, upogibne sile in nihajoče obremenitve v dolgih obdobjih delovanja.

Običajni materiali za zobnike vključujejo legirana jekla in druge inženirske materiale, izbrane glede na obremenitev, hitrost, okoljske in stroškovne zahteve. Toplotna obdelava lahko izboljša trdoto, odpornost proti obrabi in odpornost proti utrujenosti, medtem ko natančna obdelava pomaga doseči natančno geometrijo zob in pravilen stik med zobmi.

Kakovost izdelave postane še posebej pomembna pri aplikacijah z visoko hitrostjo ali visoko obremenitvijo. Majhna odstopanja dimenzij lahko vplivajo na stik zob, zračnost, vibracije in hrup. Zanesljiv proizvajalec mora biti zato sposoben nadzorovati kritične dimenzije in ohranjati dosledno kakovost proizvodnje v serijah.

Jinjiang Feida Machinery Co., Ltd.se osredotoča na komponente prenosa strojev in lahko podpira stranke, ki potrebujejo zanesljive rešitve zobnikov za različne mehanske aplikacije. Za prilagojene zahteve je treba pred proizvodnjo razpravljati o tehničnih risbah, dimenzijah, specifikacijah materiala in pogojih delovanja.

Kako lahko pravilno vzdrževanje podaljša življenjsko dobo orodja?

Celo dobro izdelano orodje lahko doživi prezgodnjo okvaro, če je namestitev ali vzdrževanje zanemarjeno. Številnih težav z zobniki ne povzroča sama zasnova zoba, ampak onesnaženje, neporavnanost, neustrezno mazanje ali pretirana obremenitev.

1. Uporabite primerno mazanje.Izberite mazivo glede na konstrukcijo menjalnika, delovno hitrost, temperaturo in priporočila proizvajalca.
2. Preverite poravnavo.Neusklajenost gredi lahko koncentrira obremenitve na določene dele zob in pospeši obrabo.
3. Odmik monitorja.Prekomerna ali nezadostna zračnost lahko prispeva k hrupu, nastajanju toplote in poškodbam zob.
4. Sistem naj bo čist.Tuji delci lahko poškodujejo natančne površine zob in pospešijo abrazivno obrabo.
5. Preglejte nenavaden hrup.Spremembe v zvoku ali vibriranju lahko kažejo na obrabo, nepravilen kontakt ali težave z mazanjem.
6. Izogibajte se preobremenitvi.Ponavljajoče se delovanje, ki presega predvideni navor, lahko povzroči upogibanje zob ali površinsko utrujenost.
7. Spremljajte temperaturo.Nenormalno visoke temperature lahko kažejo na prekomerno trenje, slabo mazanje ali druge težave z menjalnikom.

Rutinski pregled je še posebej pomemben za opremo, ki deluje neprekinjeno ali pod spremenljivimi obremenitvami. Zgodnje odkrivanje neobičajne obrabe je na splošno cenejše kot zamenjava celotnega menjalnika ali reševanje nepričakovanih izpadov proizvodnje.

Spiralni stožčasti zobniki v primerjavi z ravnimi stožčastimi zobniki

Obe vrsti zobnikov sta zasnovana za prenos gibanja med križajočima se gredema, vendar njuna geometrija zob ustvarja različne delovne značilnosti.

Prava izbira je na koncu odvisna od delovnih pogojev stroja in ne le od izbire naprednejše zasnove. Zahteve za uporabo morajo vedno določati konfiguracijo orodja.

Katerim pogostim napakam se morajo kupci izogibati?

Nakup orodja lahko postane zapleten, če se kupci osredotočijo na eno samo specifikacijo. Številne napake, ki se jim je mogoče izogniti, lahko povzročijo slabo delovanje ali težave z združljivostjo.

Profesionalni dobavitelj bi moral biti pripravljen pregledati tehnične zahteve, namesto da preprosto ponudi izdelek na podlagi ene dimenzije. Ta pristop je še posebej pomemben za OEM, nadomestne in strojne projekte po meri.

Pogosta vprašanja o spiralnih stožčastih zobnikih

Zaključek: Izgradnja bolj zanesljivega prenosnega sistema

Spiralni stožčasti zobniki zagotavljajo učinkovito rešitev za stroje, ki morajo preusmeriti rotacijsko moč med gredmi, ki se križajo, hkrati pa ohraniti gladko in zanesljivo delovanje. Njihova spiralna geometrija zob lahko pomaga izboljšati kontaktne lastnosti, zmanjša mehanske udarce in podpira stabilen prenos navora.

Vendar kakovost prestav sama po sebi ne določa zmogljivosti menjalnika. Bistvena je pravilna kombinacija geometrije, dimenzij, materiala, toplotne obdelave, natančnosti izdelave, mazanja in namestitve. Kupci bi morali zato oceniti celotno delovno okolje, namesto da bi izbirali opremo zgolj na podlagi velikosti ali cene.

Za proizvajalce, integratorje opreme in kupce nadomestnih delov lahko sodelovanje z izkušenim dobaviteljem poenostavi potrditev specifikacij in zmanjša tveganje težav z združljivostjo.Jinjiang Feida Machinery Co., Ltd.lahko s strankami sodeluje pri zahtevah za prenos strojev in prilagojenih rešitvah zobnikov na podlagi tehničnih risb, vzorcev in specifikacij uporabe.
