Zglobne gredi

Utorne gredi, ki jih je prilagodila tovarna Feida Machinery, so mehanske komponente, ki imajo grebene ali zobe in delujejo tako, da se spajajo z utori v soparnih komponentah in prenašajo navor na soparne komponente. Poleg prenosa navora imajo tudi funkcije, kot so absorbiranje neusklajenosti, povečanje trdnosti, zmanjšanje vibracij in hrupa, poenostavitev sestavljanja in razstavljanja, aksialni drsenje itd. Naša serija utornih gredi vključuje Pravokotna utorna gredinEvolventna utorna gred.

Osnovni parameter:

Modul: M0,5-5

Stopnja natančnosti: ISO/DIN 6-10

Število zob: več zob, večja je nosilnost

Pritisni kot: običajne vrednosti so 30, 37,5 in 45 stopinj.

Manjši tlačni kot daje večjo nosilnost; večji koti so boljši za drsne povezave.

Premer koraka: teoretični referenčni krog.

Dve pogosti vrsti:

1. Pravokotne vretenčne gredi: zaradi svojih ravnih zob s pravokotnimi (ploskimi) vrhovi in ​​koreninami imajo prednosti enostavne zasnove, nizkih proizvodnih stroškov ter enostavne obdelave in pregledovanja.

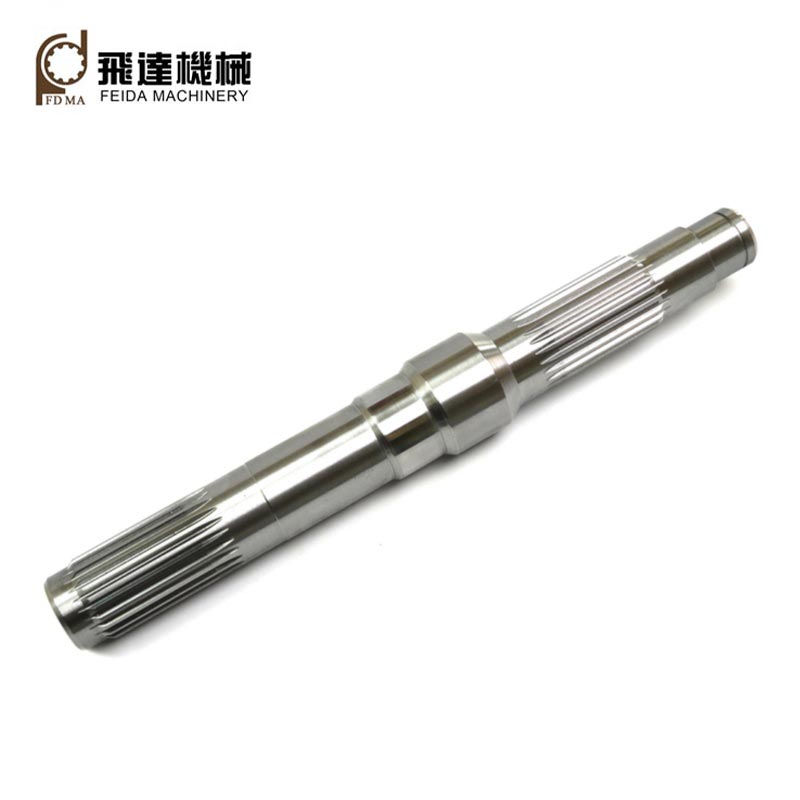

2. Evolventne spline gredi: Imajo evolventne krivulje (podobne kot zobje zobnikov), zaobljene korenine zob, enakomeren korak, kar ima za posledico funkcijo samocentriranja, visoko nosilnost, visoko trdnost in zamenljivost.

Uporaba:

Evolventne utorne gredi so primerne za povezave z velikimi obremenitvami, visokimi zahtevami glede natančnosti centriranja in velikimi dimenzijami. Običajno se uporabljajo v najrazličnejših aplikacijah, kot so avtomobilski pogonski sistemi, krmilni mehanizmi, motorji za čolne, propelerski sistemi, vitli, letalski motorji, menjalniki, diferenciali, prenosna ohišja itd.

Po več kot 30 letih razvoja ima Feida Machinery zdaj tri tovarne: eno za sestavne dele mehanskega prenosa, eno za prilagojene precizne dele in eno za pločevinaste dele. Sposobni smo izdelati visokokakovostne utorne gredi z uporabo tehnik CNC obdelave utornih utorov (npr. rezkanje, oblikovanje, širjenje, brušenje itd.) in visokokakovostnih surovin. (npr. 40Cr, 42CrMo, 20CrMnTi, 6061, 7075 itd.).
