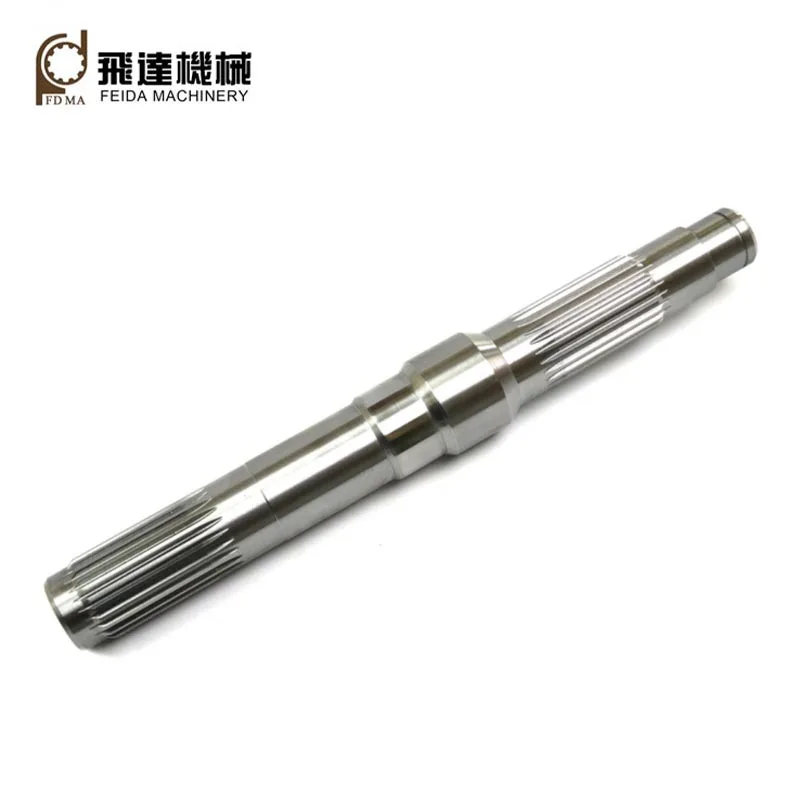

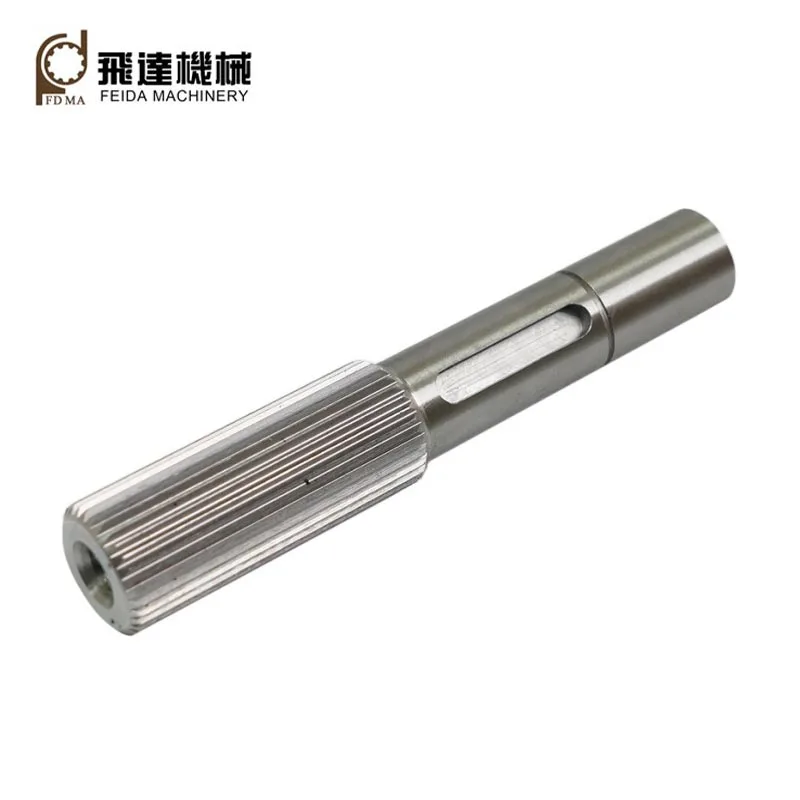

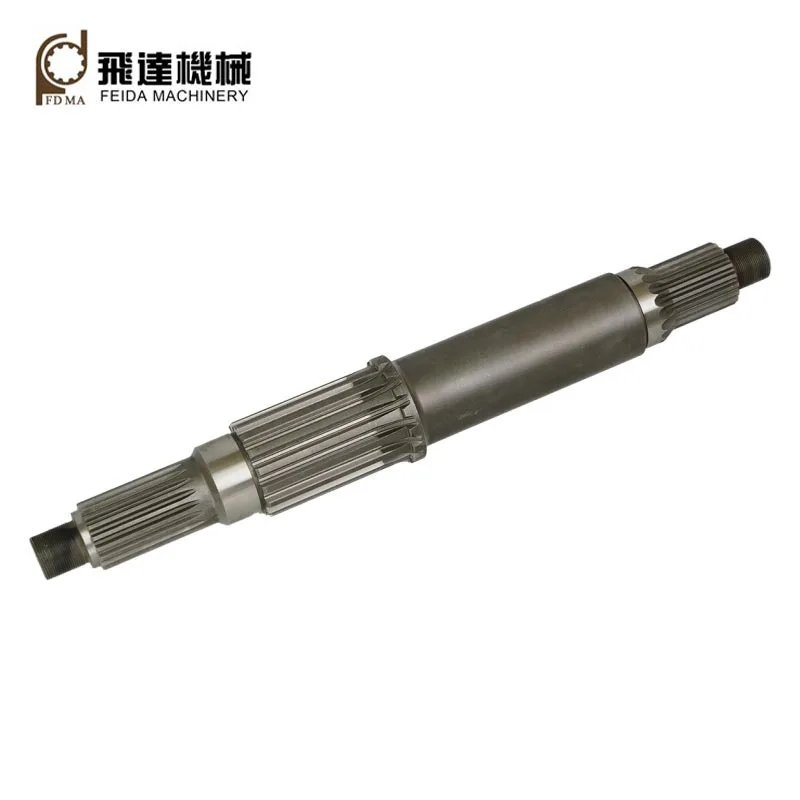

Zglobne gredi

Utorne gredi, ki jih je prilagodila tovarna Feida Machinery, so mehanske komponente, ki imajo grebene ali zobe in funkcijo s povezovanjem z utori v parnih komponentah, prenos navora na parne komponente. Poleg oddajanje navora, imajo tudi funkcije, kot so absorbiranje neusklajenosti, povečanje trdnosti, zmanjšanje vibracij in hrup, poenostavitev montaže in demontaže, aksialno drsenje itd.

Dve pogosti vrsti

1.Pravokotni: Zaradi ravnih zob s pravokotnimi (ploskimi) vrhovi in koreninami imajo prednosti preproste zasnove, nizkih proizvodnih stroškov ter enostavne obdelave in pregledovanja.
2.Evolute: Imajo evolventne krivulje (podobne kot zobje zobnikov), zaobljene zobne korenine, enakomeren korak, kar ima za posledico funkcija samocentriranja, visoka nosilnost, visoka trdnost in zamenljivost.

Osnovni parameter

Modul: M0,5-5
Stopnja natančnosti: ISO/DIN 6-10
Število zob: več zob, večja je nosilnost
Pritisni kot: običajne vrednosti so 30, 37,5 in 45 stopinj.
Manjši tlačni kot daje večjo nosilnost; večji koti so boljši za drsne povezave.
Premer koraka: teoretični referenčni krog.

Aplikacija

Evolventne utorne gredi so primerne za povezave z velikimi obremenitvami, visokimi zahtevami glede natančnosti centriranja in velikimi dimenzije. Običajno se uporabljajo v številnih aplikacijah, kot so avtomobilski pogonski sistemi, krmiljenje mehanizmi, ladijski motorji, propelerski sistemi, vitli, letalski motorji, menjalniki, diferenciali, prenosne škatle itd.

Po več kot 30 letih razvoja ima Feida Machinery zdaj tri tovarne: eno za mehanski prenos komponente, eno za prilagojene natančne dele in eno za pločevinaste dele. Sposobni smo izdelati visokokakovostne spline gredi z uporabo CNC tehnik obdelave z utori (npr. rezkanje, oblikovanje, vlečenje, brušenje itd.) in visoko kakovost surovo materiali (npr. 40Cr, 42CrMo, 20CrMnTi, 6061, 7075 itd.).

Celoten proces obdelave

Surovine → Kovanje → Struženje → Obdelava spline → Rezkanje → Toplotna obdelava → Brušenje → Pregled → Pakiranje in pošiljanje

Glavna proizvodna oprema

Z več kot 30-letnim razvojem ima Feida Machinery celoten sklop napredne proizvodnje opremo, vključno z CNC stružnica, CNC rezalni stroj, CNC oblikovalnik zobnikov, CNC stroji za britje zobnikov, CNC stroj za vlečenje zobnikov, CNC zobniki brusilnik, CNC obdelovalni center itd.

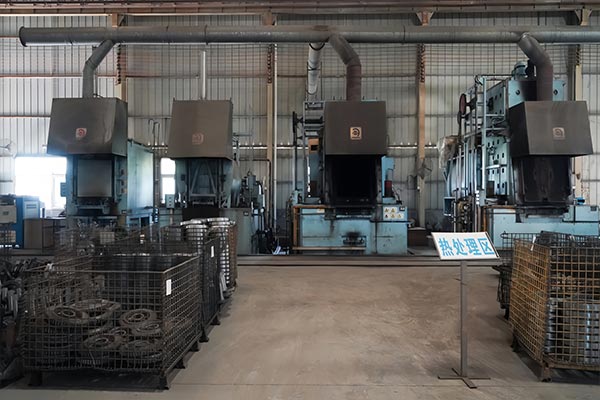

Toplotna obdelava

Naši postopki toplotne obdelave vključujejo kaljenje in popuščanje, naogljičenje in kaljenje, visokofrekvenčno kaljenje, karbonitriranje, nitriranje itd. S toplotno obdelavo lahko določimo mehanske lastnosti naših vijačnih gredi optimizirano zelo dobro.

pogosta vprašanja

Kako zagotavljate kakovost natančnih delov?

Feida je pridobila certifikat sistema vodenja kakovosti ISO:2015.
Izvajamo večstopenjski sistem kontrole kakovosti (QC):
Začetni pregled artikla (FAI): popolno preverjanje dimenzij pred začetkom množične proizvodnje.
Medprocesni nadzor kakovosti (IPQC): vzorčenje poteka vsake 2–3 ure med postopkom strojne obdelave.
100-odstotni končni pregled: vsak del je pred pakiranjem podvržen končnemu preverjanju dimenzij in površinske obdelave.

Kakšne so vaše poprodajne storitve?

Vzpostavili smo celovit sistem poprodajnih storitev, ki zagotavlja pravočasno tehnično podporo in rešitve da strankam zagotovi brezskrbnost med uporabo.
