Visoko natančne rešitve za obdelavo zobnikov za težke obremenitve in visoke hitrosti delovanja

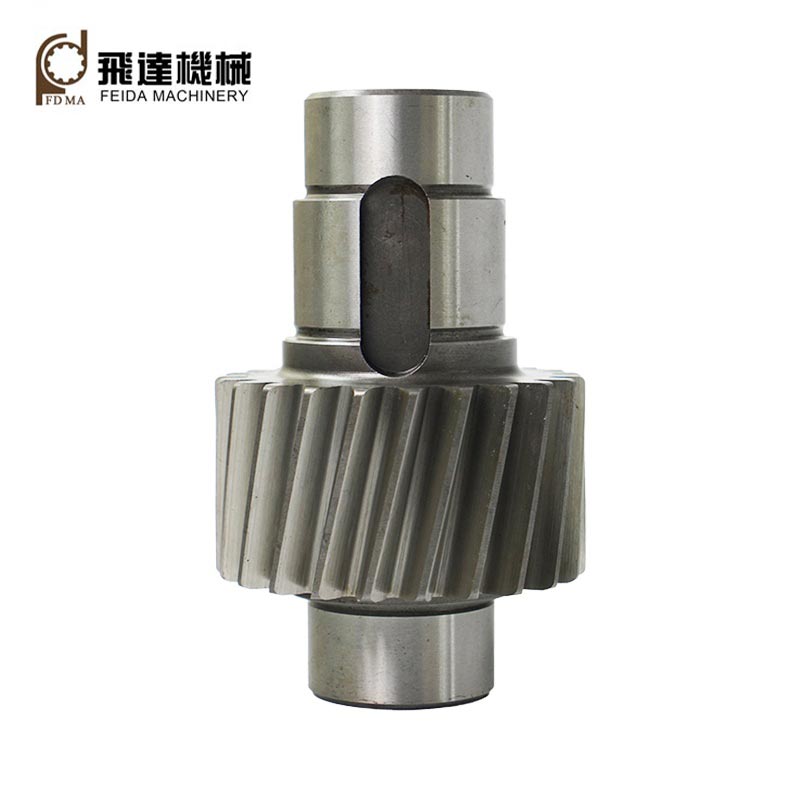

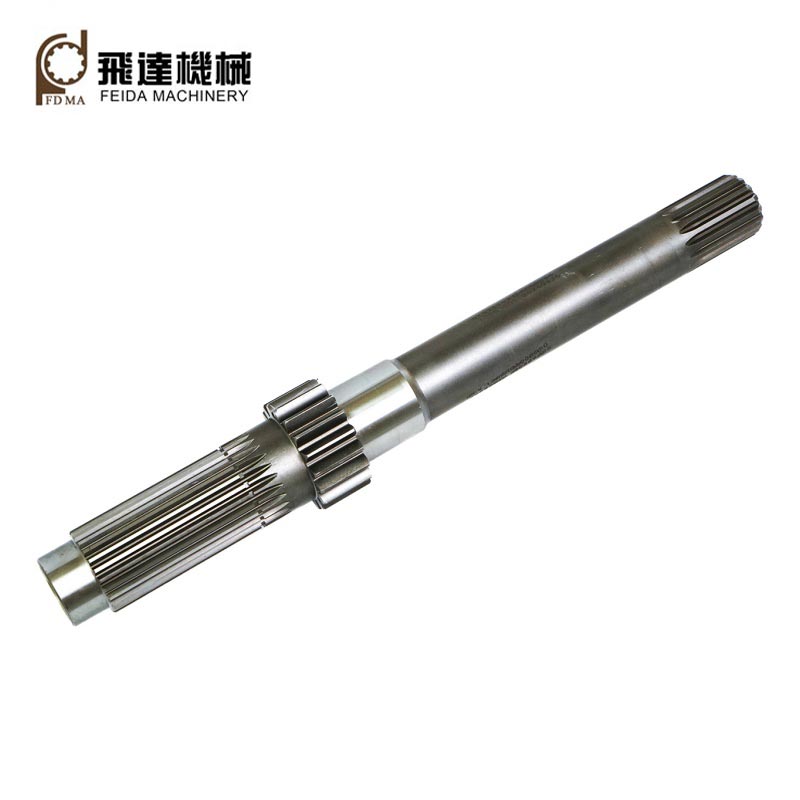

Uspešnostorodjeprenosni sistemi se osredotočajo na usklajeno kontrolo natančnosti profila zob, površinske trdote in lastnosti mreže. Cilindrični zobniki, stožčasti zobniki in menjalniki po meri zahtevajo procesne poti, ki se ujemajo z obremenitvenimi profili v gradbenih strojih, kmetijski opremi in industrijski avtomatizaciji. Čelni in vijačni cilindrični zobniki se pogosto uporabljajo v pogonih z vzporednimi osmi, kjer krona zoba in razbremenitev konice učinkovito zmanjšata udarec in hrup pri zaskočenju. Spiralni stožčasti zobniki ustrezajo prenosu s presekajočimi se osmi z ukrivljeno geometrijo zob, ki omogoča visok navor in hkrati ohranja gladko delovanje.

Pri izbiri materiala legirana jekla, kot sta 20CrMnTi in 42CrMo, dosežejo površinsko trdoto HRC58-62 po naogljičenju in kaljenju, pri čemer se vzdržuje žilavost jedra v območju 30-38 HRC, kar uravnoteži odpornost proti obrabi proti lomljenju zob. Pri aplikacijah s težkimi obremenitvami pri srednjih do nizkih hitrostih, strjevanje na zobnih koreninah poveča globino preostale tlačne napetosti, s čimer se izboljša upogibna trdnost. Brušenje, kot ključni postopek končne obdelave, odstrani popačenje pri toplotni obdelavi in ​​popravi odstopanja profila, pri čemer ohranja tolerance oblike zob do razreda DIN 5 ali več, s površinsko hrapavostjo Ra0,8 ali manj.

Integracija menjalnika upošteva izbiro ležaja, način mazanja in togost ohišja. Pravilna namestitev povratnih kanalov za olje in odzračevalcev pomaga uravnavati delovne temperature in podaljša intervale menjave maziva. Med sestavljanjem prilagoditev zračnosti neposredno vpliva na zračnost menjalnika in odziv na udarce, kar zahteva ustrezne vrednosti zračnosti glede na dejanske pogoje.Gearmerilni centri izvajajo popolne preglede kumulativne napake naklona in odstopanja vodila, s čimer zagotavljajo, da porazdelitev kontaktnega vzorca na vsakem zobniškem paru izpolnjuje pričakovanja konstrukcije.

Za precizne pogone v opremi za avtomatizacijo nitrirani fini modularni zobniki ponujajo nizko toplotno popačenje in visoko površinsko trdoto, primerno za okolja z minimalnim mazanjem ali brez njega. Optimizacija modifikacijskih koeficientov in kontaktnih razmerij dodatno zmanjša velikost ovojnice, hkrati pa poveča gostoto navora na enoto teže. Poti večprocesne obdelave zobnikov zagotavljajo prilagodljive kombinacije natančnosti in stroškov za različne prenosne sisteme.
